对于痕量样品的液质分析,往往需要纳升级液相(nanoLC)作为分离工具。但是由于纳升液相采用极细管路(内径25-100微米),以及极低流速(200-450nL/min)的原因,在nanoLC使用中,微小的操作误差就会对其分离性能造成巨大影响,甚至导致实验失败。图1(左)显示了纳升毛细管在切割使用中可能存在的问题。为了减小nanoLC的操作难度,沃特世推出了纳升微流控芯片——Trizaic。它将众多的管路与色谱柱整合为一体,在方寸之间实现了nanoLC 的轻松操作。Trizaic作为沃特世的纳升级微流控芯片系统,以UPLC技术为起点,远远超越了其它微流控芯片产品目前的HPLC水平。自然而然,与其它微流控芯片比较,Trizaic天然地具有了UPLC较HPLC的巨大的性能优越性。通过两者的对比, Miller教授于Current Trends in Mass Spectrometry期刊发表的论文中清晰地显示出了Trizaic所能提供的,而HPLC级微流控芯片所无法企及的卓越性能(图1右)。
![](http://www.sqrdapp.com/file1/file/upload/201205/18/09-55-02-20-510998.png)
图1. 左:纳升液相切割放大图。右:Trizaic与HPLC微流控芯片分析效果比较。
Trizaic不但具有强大的分离性能,在它的结构设计中,更是考虑到了实际使用的便捷性。其主要的特点如下:
■ Trizaic使用亚2纳米级填料,这是其超群的分离性能的基础。
■ Trap Column与 Analytical Column同时内置于Trizaic内,避免了连接纳升管路所需的精细操作,也因此提高了实
验的重现性和稳定性。
■ 不必分流,就可实现精确稳定的纳升流速控制。不分流设计可为实验室节省巨大的高纯度流动相购买费用及废液处理费用。
■ Trizaic可进行自动控温,保证分离的精确重现性。
■ 自动储存记录Trizaic的使用情况,实验追溯轻松便捷。
![](http://www.sqrdapp.com/file1/file/upload/201205/18/09-55-24-78-510998.png)
![](http://www.sqrdapp.com/file1/file/upload/201205/18/09-55-13-11-510998.png)
图2. Trizaic内部结构示意图(左图中阴影中)及外观(右)。
为了实现卓越的分离性能,不同于其它微流控芯片, 在Trizaic的设计中,沃特世创造性地使用了陶瓷材料,以适应UPLC所必需的材质强度。通过激光蚀刻、高温加压融合、信息储存芯片植入等过程, Trizaic成品不但外观小巧、使用简便,更具有卓越的稳定性。在多达几百的重复实验中,T RIZAIC可以轻松做到并保持卓越的分
离性能(图3)。
![](http://www.sqrdapp.com/file1/file/upload/201205/18/09-55-32-93-510998.png)

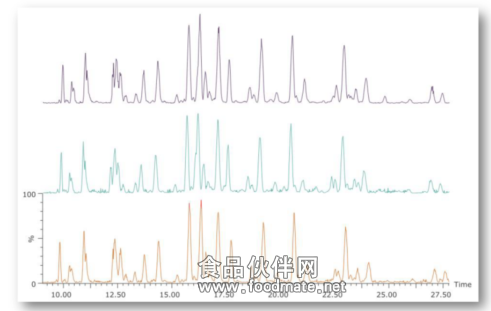

图3. Enolase蛋白酶切混合物(70fmol)使用Trizaic分离分析。图中从上至下依次为第15次、215次、475次重复实验分析色谱图。结果显示出了Trizaic优秀的重现性和稳定性。
